При проектировании линейной системы движения, у инженеров есть два основных варианта – линейные валы или рельсовые направляющие. Выбор неправильной системы линейного передвижения может быть дорогостоящей ошибкой, что приводит к конструктивным или структурным изменениям, плохой производительности машины или негабаритным компонентам с более высокими затратами.

Стоимость товара указана для юр. лиц при оплате по б/н расчету, для физ.лиц будет применяться розничная цена автоматически

Фото Наименование  Аналог ГОСТ/ISO Внутр. диаметр d, мм Наруж. диаметр D, мм Ширина B, мм Производитель Цена с НДС, руб В корзину
Подшипник KB 0825 UU (LME8 UU) (8x16x25) CX Подшипник KB 0825 UU (LME8 UU) (8x16x25) CX LME08UU 8 16 25 CX Польша 244.00
Подшипник KB 1232 UU (LBCR 12A-2LS, LME12UU)(12x22x32) CX Подшипник KB 1232 UU (LBCR 12A-2LS, LME12UU)(12x22x32) CX LME12UU 12 22 32 CX Польша 323.00
Подшипник KB 1636 PP ( LME16 UU) (16x26x36) INA Подшипник KB 1636 PP ( LME16 UU) (16x26x36) INA LME16UU 16 26 36 INA 567.00
Подшипник KB 203245 UU (LME20 UU)  (20x32x45) MTM Подшипник KB 203245 UU (LME20 UU) (20x32x45) MTM LME20UU 20 32 45 MTM Польша 609.00
Подшипник KB 2045 UU (LME20UU)(20x32x45) MTM Подшипник KB 2045 UU (LME20UU)(20x32x45) MTM LME20UU 20 32 45 MTM Польша 609.00
Подшипник KH 1026 PP (LBBR 10-2LS)(10x17x26) CX Подшипник KH 1026 PP (LBBR 10-2LS)(10x17x26) CX LBBR 10-2LS 10 17 26 CX Польша 434.00
Подшипник KH 1428 PP (LBBR 14-2LS)(14x21x28) MTM Подшипник KH 1428 PP (LBBR 14-2LS)(14x21x28) MTM LBBR 14-2LS 14 21 28 MTM Польша 343.00
Подшипник KH 1630 PP (LBBR 16-2LS) (16x24x30) INA Подшипник KH 1630 PP (LBBR 16-2LS) (16x24x30) INA LBBR 16-2LS 16 24 30 INA 622.00
Подшипник KH 2030 PP(LBBR 20-2LS) (20x28x30) INA Подшипник KH 2030 PP(LBBR 20-2LS) (20x28x30) INA LBBR 20-2LS 20 28 30 INA 757.00
Подшипник KH 2540 PP (LBBR 25-2LS)(25x35x40) CX Подшипник KH 2540 PP (LBBR 25-2LS)(25x35x40) CX LBBR 25-2LS 25 35 40 CX Польша 1240.00
Подшипник LM 10 LUU (10x19x55) FBJ Подшипник LM 10 LUU (10x19x55) FBJ 10 19 55 FBJ 852.00
Подшипник LM 16 UU (16x28x37)  FBJ Подшипник LM 16 UU (16x28x37) FBJ 5 5 37 FBJ 566.00
Подшипник LM 20 UU (20x32x42) FBJ Подшипник LM 20 UU (20x32x42) FBJ 20 32 42 FBJ 702.00
Подшипник LM 25 OP (25x40x59) CX Подшипник LM 25 OP (25x40x59) CX 25 40 59 CX Польша 958.00
Подшипник LM 25 UU (25x40x59) NSK Подшипник LM 25 UU (25x40x59) NSK 25 40 59 NSK 1044.00
Подшипник LM 254059 UU  (LM25UU) (25x40x59) FBJ Подшипник LM 254059 UU (LM25UU) (25x40x59) FBJ 25 40 59 FBJ 1038.00
Подшипник LM 254059 UU OP  (LM25UU OP) (25x40x59) IKO Подшипник LM 254059 UU OP (LM25UU OP) (25x40x59) IKO LM25UU OP 25 40 59 IKO 1416.00
Подшипник LME 25 UU (25x40x58) FBJ Подшипник LME 25 UU (25x40x58) FBJ 25 40 58 FBJ 1078.00

Системы линейных перемещений

 Японская компания THK является первооткрывателем перспективной технологии Linear Motion (LM), а также крупнейшим в мире производителем продукции на её основе. Механизмы линейного перемещения были разработаны как более удобная и практичная альтернатива направляющим на роликовых подшипниках.

линейные направляющие1.pngлинейные направляющие2.png

Механизмы линейного перемещения были разработаны как более удобная и практичная альтернатива направляющим на роликовых подшипниках. С момента своего появления в 1972 году изобретение было усовершенствовано, что позволило сделать конструкцию готовых устройств значительно компактнее и увеличить их долговечность в условиях активной эксплуатации.

Области применения и преимущества технологии

Модули линейного перемещения широко используются в различных отраслях промышленности для производства транспортных средств, манипуляторов, испытательных стендов, лабораторного оснащения, медицинских приборов и т.д. В повседневном быту такие устройства можно встретить в системах раздвижных стеклянных дверей, которыми оснащаются современные офисы, торговые центры, административные и жилые здания.

Технология Linear Motion обладает следующими преимуществами:

  • автоматическое, дистанционное или ручное управление;
  • потребление электроэнергии только во время перемещения;
  • максимально компактные размеры направляющей для стеклянных дверей;
  • некоторые модели оснащены датчиками для точного позиционирования нагрузки в любом промежуточном положении;
  • высокая производительность и возможность непрерывной работы продолжительное время;
  • возможность использования в неблагоприятных условиях окружающей среды, в том числе при высоких и низких температурах;
  • минимальная необходимость в техническом обслуживании.
линейные направляющие3.pngлинейные направляющие5.png

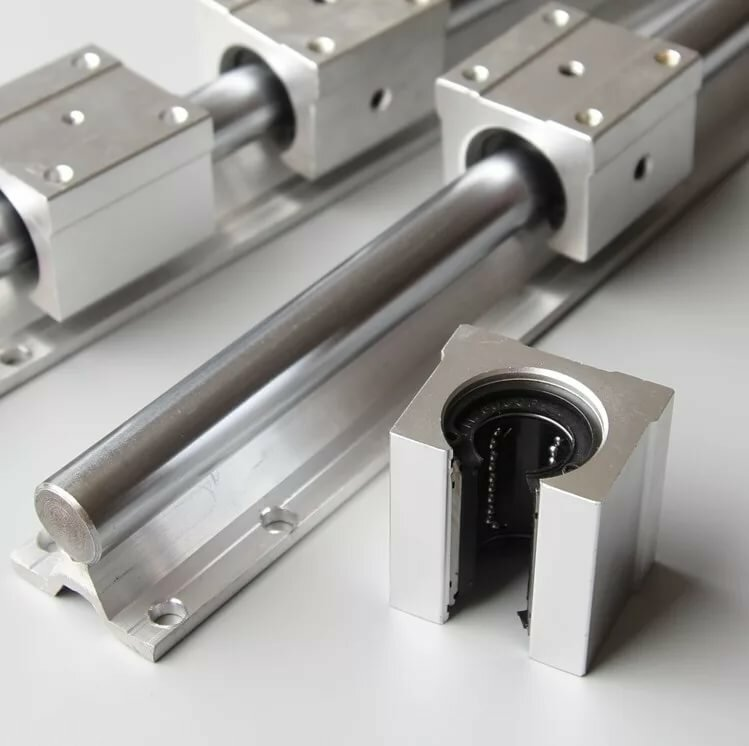

Линейные втулки для цилиндрических валов

Недорогие высокоточные системы прямолинейного движения.
линейные направляющие4.pngШариковые втулки  вместе с прецизионным валом образуют линейную направляющую качения, которая при минимальной стоимости обеспечивает плавное линейное перемещение в течение долгого срока службы. Они выдерживают умеренные радиальные нагрузки, важно отметить, что шариковую втулку нельзя вращать на валу. Поэтому направляющие на шариковых втулках чаще всего устанавливаются параллельно друг с другом (парой) или с направляющими других типов.

Шариковая втулка состоит из наружной стальной гильзы и внутренней вставки. В стандартном варианте вставка цельная пластиковая, и шарики катятся прямо по гильзе изнутри. В специальном варианте она стальная, из отдельных пластин, по которым катятся шарики. Во время движения втулки происходит рециркуляция шариков, что позволяет добиться неограниченного хода (ход ограничен только длиной цилиндрической направляющей).
