Втулки закрепительные

Втулки закрепительные и стяжные

   Для монтажа и демонтажа подшипников (обычно это шариковые или роликовые двухрядные сферические) с коническим отверстием на гладкий цилиндрический вал используются специальные втулки с конической наружной и цилиндрической внутренней поверхностями, гайки и стопорные шайбы.

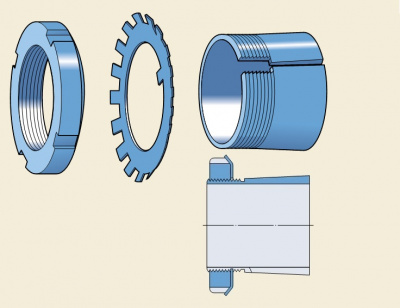

    Закрепительная втулка - самое распространенное устройство для фиксации подшипников с коническим отверстием на цилиндрических посадочных поверхностях гладких или ступенчатых валов, просты в установке и не требуют дополнительной фиксации на валу и поставляются в комплекте со стопорной гайкой и фиксирующим устройством.

Основное обозначение закрепительных втулок (как правило, включая гайку и стопорную шайбу) состоит из буквы Н и, в некоторых случаях, ещё одной или двух букв, за которыми следует цифровое обозначение. Начальные одна или две цифры цифровой части обозначения указывают на серию размеров, в общем случае такую же, как и у закрепляемого подшипника. Вместе с предшествующими буквами они образуют обозначение серии закрепительной втулки. Последние две цифры обозначения указывают на диаметр конического отверстия подшипника, для которого предназначена закрепительная втулка.
Н    - Стандартная закрепительная втулка с метрическим отверстием.
НА - Закрепительная втулка с диаметром вала в дюймах с нечётной кратностью 1/16 дюйма.
НЕ - Закрепительная втулка с диаметром отверстия в дюймах кратным 1/4 дюйма.
HS - Закрепительная втулка с диаметром в дюймах с нечётной кратностью 1/8 дюйма.
ОН - Закрепительная втулка, у которой имеются канавки отверстия для подвода и распределения масла при монтаже и демонтаже подшипников с подводом масла под давлением на посадочную поверхность.

Для втулок HA, HE, HS, OH - остальные размеры равны размерам закрепительной втулки стандартного исполнения Н.
